Los ensayos no destructivos (NDT) en forja son una herramienta clave para asegurar  la calidad y la seguridad de componentes industriales de alta criticidad. Gracias a estas técnicas de inspección es posible analizar las propiedades y el estado del material sin dañarlo ni comprometer su vida útil, algo especialmente relevante en piezas forjadas de gran valor.

Estos ensayos no destructivos pueden aplicarse en cualquier etapa del proceso de fabricación y también durante la vida en servicio del componente, por lo que se han convertido en un apoyo esencial para el control de calidad actual. Al permitir evaluar el 100% de la producción, contribuyen a elevar de forma notable la seguridad, la calidad y la fiabilidad del producto final. Esto cobra aún más importancia en componentes forjados destinados a sectores donde la seguridad es crítica, como el aeronáutico, el ferroviario o el de automoción.

Importancia de los ensayos no destructivos en piezas forjadas

En la industria moderna, la detección temprana de defectos que pueden pasar desapercibidos o estar más ocultos se ha convertido en un elemento fundamental para garantizar la seguridad y rentabilidad. Por esta misma razón, los ensayos no destructivos aportan un valor único en el sector de la forja, donde cada componente debe cumplir estrictas especificaciones técnicas.

Reducción de riesgos en componentes críticos

La aplicación de ensayos NDT en la forja permite identificar defectos como grietas, corrosión, fallos de fabricación o deformaciones antes de que provoquen problemas mayores. Esta capacidad preventiva resulta crucial en componentes forjados destinados a industrias de alto riesgo, donde la integridad estructural es vital para prevenir accidentes.

Los beneficios clave incluyen:

 . Mayor seguridad al evitar fallos que podrían causar accidentes.

 . Ahorro económico al evitar reparaciones costosas o paradas inesperadas.

 . Optimización del mantenimiento, alargando la vida útil de los equipos.

 . Trazabilidad y cumplimiento normativo, ya que los ensayos NDT generan registros y evidencias documentadas del estado del componente.

Control de calidad sin dañar la pieza

A diferencia de los ensayos destructivos, donde solo es posible inspeccionar muestras de un lote en concreto, con los ensayos NDT ocurre todo lo contrario, se puede examinar la totalidad de la producción, lo que aumenta significativamente la seguridad y fiabilidad del producto final.

Además, los ensayos no destructivos resultan especialmente útiles durante todas las etapas productivas: recepción de materias primas, procesos de fabricación, inspección final y monitoreo durante el servicio. Por esto mismo, permiten asegurar la integridad y funcionalidad sin comprometer las propiedades físicas, químicas, mecánicas o las dimensionales de las piezas.

Cumplimiento de normativas internacionales

En muchas industrias, particularmente aquellas relacionadas con la seguridad crítica, los ensayos no destructivos son obligatorios y forman parte integral de los estándares de calidad. Así, normativas como ISO 9712 establecen procedimientos y requisitos para la certificación del personal que realiza estos ensayos. Esta garantiza que los operadores posean el conocimiento teórico y la habilidad práctica necesaria para realizar pruebas precisas y confiables. De esta manera, además de reducir el riesgo de sanciones, se refuerza la posición competitiva en mercados internacionales donde el cumplimiento de estos estándares es un requisito imprescindible.

Principales métodos de ensayos no destructivos (NDT)

Los ensayos NDT abarcan diversas técnicas especializadas, cada una basada en principios físicos distintos. Estas metodologías complementarias hacen posible detectar diferentes tipos de discontinuidades según las necesidades específicas de cada componente.

Inspección visual (VT)

La inspección visual o VT constituye el método más básico y utilizado. Este ensayo permite detectar discontinuidades superficiales mediante observación directa o asistida, como su propio nombre nos indica. Además de ser un procedimiento independiente, la VT funciona como paso preliminar esencial antes de aplicar cualquier otro método NDT, reduciendo significativamente la necesidad de ensayos posteriores cuando se ejecuta correctamente. Puede realizarse mediante inspección directa, es decir, a corta distancia, utilizando lupas y microscopios, o remota, empleando endoscopios para cavidades más inaccesibles.

Líquidos penetrantes (PT)

Este método aprovecha la capilaridad para detectar discontinuidades abiertas a la superficie en materiales no porosos. El proceso involucra aplicación del líquido penetrante, eliminación del exceso, revelado y observación de indicaciones. Resulta ideal para piezas forjadas de materiales no ferromagnéticos, permitiendo detectar grietas superficiales muy finas con alta sensibilidad (hasta detectar defectos por debajo de 1 micra de ancho).

Partículas magnéticas (MT)

Basado en la aplicación de campos magnéticos, este ensayo detecta discontinuidades superficiales y subsuperficiales en materiales ferromagnéticos. Su funcionamiento es sencillo: las partículas magnéticas se acumulan en las zonas donde existen defectos, haciéndolos visibles mediante contraste. Se utiliza frecuentemente en componentes forjados críticos para seguridad como ejes, muelles y componentes de dirección.

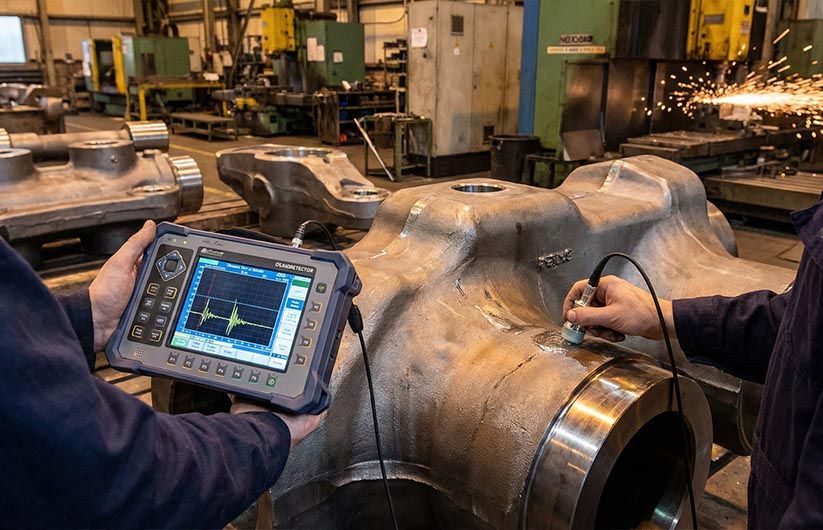

Ultrasonidos (UT)

Este método utiliza ondas ultrasónicas que, al propagarse por el material, permiten detectar imperfecciones internas como laminaciones o fallas por fatiga. Particularmente efectivo en piezas forjadas, proporciona información sobre la ubicación exacta del defecto. Sus aplicaciones incluyen inspección de soldaduras, evaluación estructural de piezas forjadas y detección de fallas por fatiga.

Radiografía industrial (RT)

Emplea rayos X o gamma para penetrar materiales y detectar discontinuidades volumétricas. La diferente absorción de radiación crea una imagen bidimensional que representa las heterogeneidades internas. Este método proporciona un registro permanente y permite detectar porosidad, inclusiones, grietas y huecos en el interior de las soldaduras de piezas forjadas.

Corrientes inducidas o corrientes Eddy

Basado en inducción electromagnética, este método detecta anomalías en objetos metálicos mediante campos magnéticos alternos. Resulta especialmente útil para inspeccionar grietas superficiales y subsuperficiales en álabes y ejes forjados sin necesidad de retirar recubrimientos no metálicos. Asimismo, permite la detección de grietas en áreas con corrosión en componentes forjados.

Aplicaciones prácticas en la industria de la forja

La aplicación práctica de los ensayos no destructivos en el sector de la forja abarca distintos componentes críticos utilizados en industrias de alto riesgo como automoción, aeroespacial y energía.

Inspección de bridas y ejes forjados

Las bridas de gran diámetro, muy utilizadas en tratamiento de aguas residuales y energía eólica, requieren verificaciones exhaustivas de calidad. La inspección visual permite detectar grietas y huecos superficiales, mientras que los análisis de composición química aseguran materiales adecuados según las condiciones de trabajo. Asimismo, para ejes forjados, se evalúa la precisión dimensional, rugosidad superficial y precisión de forma y posición mediante calibres vernier y micrómetros.

Control de soldaduras en piezas forjadas

El monitoreo de soldaduras es vital en componentes críticos. Los sistemas automatizados controlan parámetros como tensión, intensidad y velocidad del metal de aporte, registrando hasta 10 datos por segundo. Estas técnicas no destructivas mejoran significativamente la calidad en sectores de automoción, aeroespacial o construcción. Además, permiten generar informes automáticos que centralizan información de todas las soldaduras presentes en una pieza.

Verificación de integridad en procesos de mecanizado

Durante el mecanizado, la verificación con tecnologías avanzadas como máquinas de medición por coordenadas y escáneres láser permite identificar desviaciones mínimas. El control de parámetros de corte (velocidad, profundidad) resulta fundamental para mantener la calidad. Por otra parte, los registros detallados desde la selección de materiales hasta el producto final garantizan la trazabilidad.

Evaluación de piezas sometidas a fatiga

Para componentes forjados, tales como cigüeñales y bielas, por ejemplo, la resistencia a la fatiga resulta crucial. Estas piezas se evalúan mediante ensayos cíclicos en pulsadores de alta frecuencia que pueden aplicar cargas hasta 600 kN y frecuencias de hasta 285 Hz. Este tipo de pruebas permite determinar la resistencia a largo plazo y predecir fallos antes de que ocurran. Por consiguiente, se optimiza la vida útil de componentes críticos para la seguridad.

Normativas, certificaciones y personal cualificado

Para garantizar la calidad de los ensayos NDT forja, existen marcos normativos rigurosos que regulan tanto procedimientos como certificaciones del personal. Te detallamos los más importantes:

Normas ISO, ASTM y EN aplicables

El sector de la forja se rige por diversas normativas internacionales. La UNE-EN ISO 9712 constituye el estándar principal para la cualificación y certificación del personal que realiza ensayos no destructivos. Además, existen normas específicas como ASTM E1570, ISO 11971 y UNE-EN 10228 que regulan los procedimientos para piezas forjadas. Por otra parte, la serie UNE-EN 10228 está dedicada específicamente a los ensayos no destructivos de piezas de acero forjadas, abordando aspectos como inspección por partículas magnéticas y ultrasonidos.

Niveles de certificación del personal (Nivel 1, 2 y 3)

La certificación del personal se estructura en tres niveles con responsabilidades diferenciadas:

 . El Nivel 1 puede realizar ensayos siguiendo instrucciones escritas, pero no puede evaluar resultados.

 . El Nivel 2 tiene capacidad para realizar, interpretar y evaluar ensayos según criterios establecidos.

 . El Nivel 3, sin embargo, posee conocimientos para interpretar códigos y normas, siendo el máximo responsable técnico.

Importancia de la experiencia y formación continua

El proceso de cualificación requiere entrenamiento, experiencia, evaluación y examen visual anual. Para obtener la certificación según UNE-EN ISO 9712, es necesario cumplir requisitos mínimos de formación y experiencia práctica supervisada. Asimismo, el mantenimiento de la certificación exige renovación cada cinco años y recertificación cada diez, garantizando la actualización continua de conocimientos.
